螺旋上料機www.safn50.com

使用說明書

OPERATIING INSTRUCTION

江蘇克銳特塑料機械有限公司

Jiangsu KRT Plastic Recycling Machine Co., Ltd

目    錄

概述

一、 特征

二、 技術范圍

三、 結構

四、 傳動系統

五、 安裝、調試

六、 操作規程

概    述

螺旋上料機是在國民經濟中應用很廣泛的一種設備，是各工業部門中機械化與自動化運輸工作的主要機組，它結構形式和布置方案是多種多樣的。

本使用說明書，是為了幫助使用單位能對目前的螺旋上料機有個一般的了解而編制的。在本說明書中指出了安裝、操作、維護等方面可能出現的問題和注意事項，以便在使用過程中引起重視，延長設備的使用壽命，保證出勤率和工作可靠性。

一、 螺旋上料機的特征

螺旋上料機是一種不帶撓性牽引的連續輸送設備，它利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移而進行輸送工作。螺旋上料機的優點是：結構簡單，維護方便；橫斷面的外形尺寸不大；可以在長度方向上任意位置進行進出物料。因此螺旋上料機被廣泛地應用在各種工業部門，用來輸送各種各樣的粉狀、粒狀和小塊物料，如塑料粒子，粉末，小顆粒晶體等。它不易輸送易變質的粘性大的結塊物料。

二、技術規范

螺旋上料機的配置、螺旋直徑、轉速及輸送能力見下表：

對于每一種直徑的螺旋上料機，其功率是依輸送量、輸送物料、輸送長度、輸送高度等因素的不同而在很大的范圍內變動的。螺旋上料機的外形尺寸、全機重量也因輸送長度、螺旋直徑、制法等因素不同。

三、 結 構

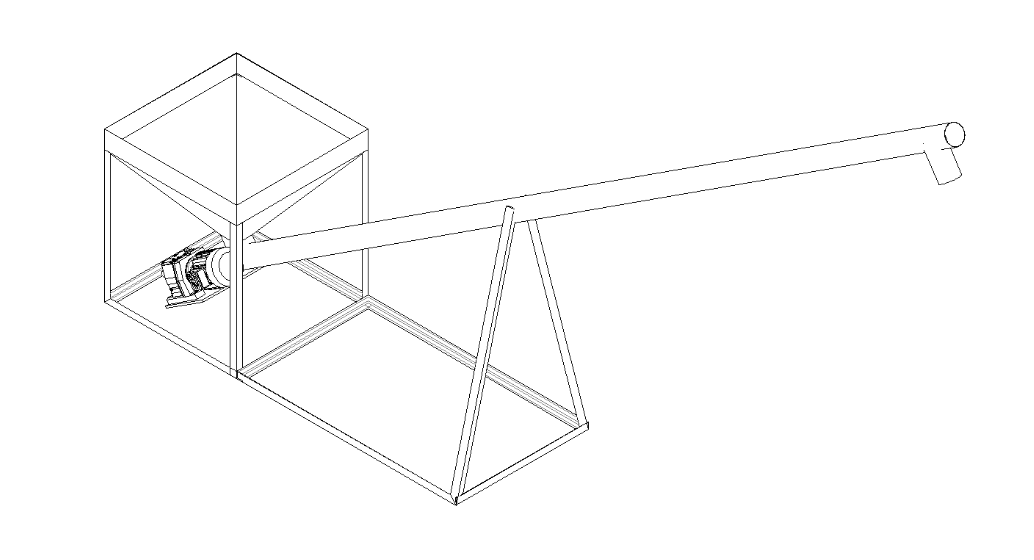

螺旋上料機由下列結構組成：聯軸器、螺旋軸、槽體、吊軸承裝置、兩端軸承裝置、支座、高度調節器，進出料口等。

四、傳動系統

螺旋上料機的傳動系統是以電動機為原動力，經皮帶盤減速，再經十字滑塊聯軸器傳遞動力給螺旋軸。

五、 安裝、調試

(一) 安裝

1.安裝前，必須先將螺旋上料機在運輸途中或卸貨時混入的粘土、污垢加以清洗，全部另部件清點齊全，安裝人員充分了解了螺旋上料機的下列安裝要求，然后才能著手進行安裝工作。

2.螺旋上料機基礎應在螺旋上料機正式安裝前20天澆注完成，基礎應牢固可靠，能保證不因地基支承力過小，而發生螺旋上料機的下沉和額外的變形。以保證螺旋上料機工作時有足夠的穩定性。

3.螺旋上料機安裝前應先校好基礎水平：

(1) 縱向不水平度允差為長度的1/1000，全長為3毫米。

(2) 橫向不水平度允差為寬度的1/500。

4.接進線即可。

5.試正反轉 ，正轉時，無異響，即可投放入料。

六、設備操作規程

1.所有螺旋上料機操作人員及有關人員都應熟悉和遵守本規程。

2.每臺螺旋上料機都應指定專人進行操作和保養，其他人員不得擅自開動螺旋上料機。

3.開車前的準備工作：

(1) 檢查電線，開關是否完好。

(2) 檢查各緊固件是否松動。

(3) 檢查各潤滑點是否按規定加足潤滑油。

(4) 螺旋是否卡住。

4.為防止起動過載，螺旋上料機必須保證空載起動，即在機殼內無輸送物料時起動，起動后方可添加物料。

5.螺旋必須在卸料干凈后停車，即先停止加料，且機殼內物料已被輸送完畢之后才停止運轉。以保證下次空載起動。

6.螺旋上料機的加料應當均勻，以免造成物料在吊軸承處積塞。

7.被輸送的物料內不得混入堅硬的大塊物料，以免加料時卡住螺旋，造成螺旋上料機的損壞。

8.在使用中應經常檢視螺旋上料機各機件的工作狀態，注意各緊固件是否松動。

9.應特別注意螺旋軸軸頭與聯接軸的銷軸是否松動、掉落或剪斷，若發現有此現象時應立即停車糾正。

10.禁止木棍，鐵棍搗料，工作時禁止手進入螺桿；清理時必須停止機器，避免發生事故。
